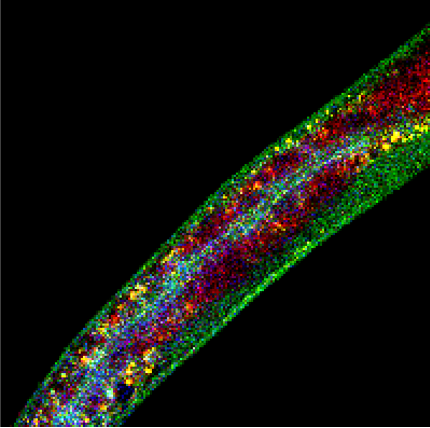

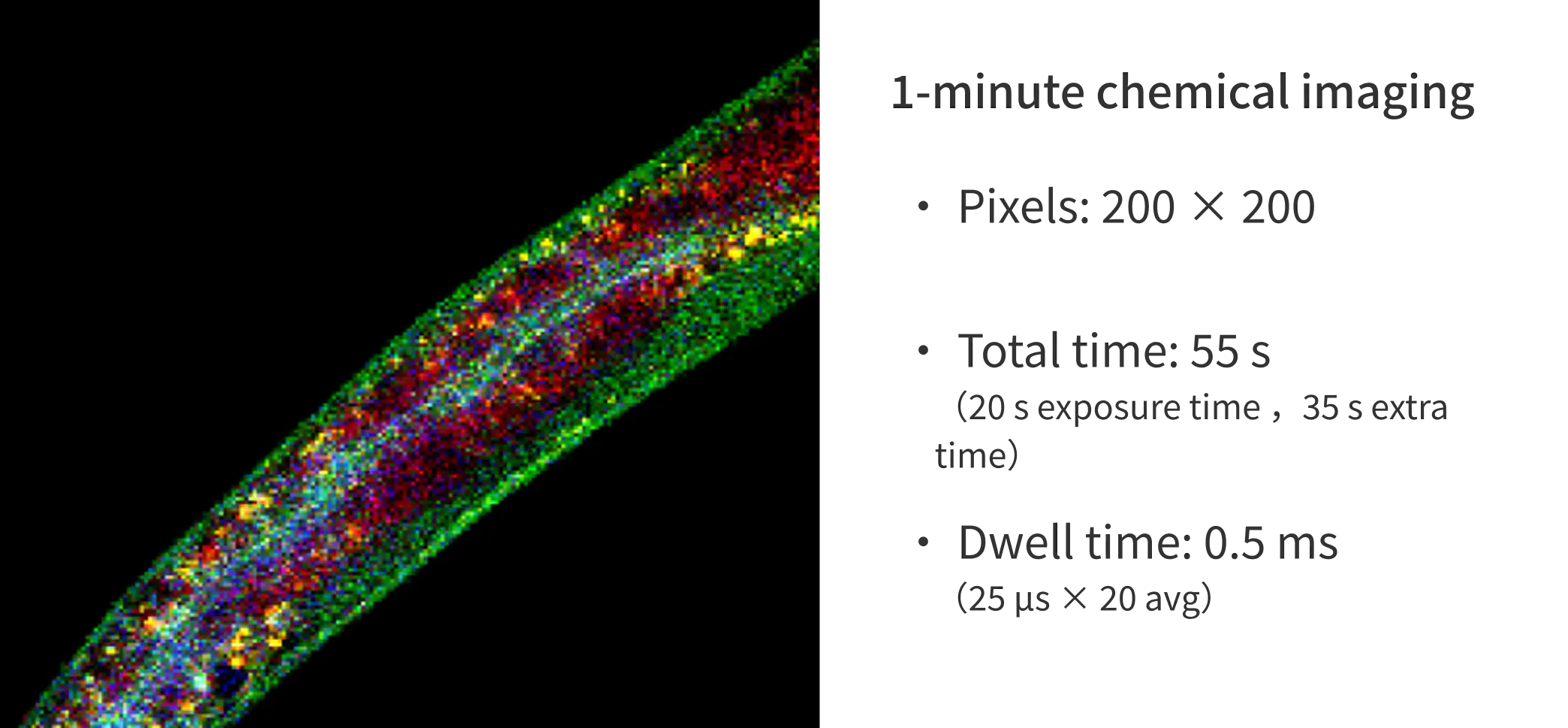

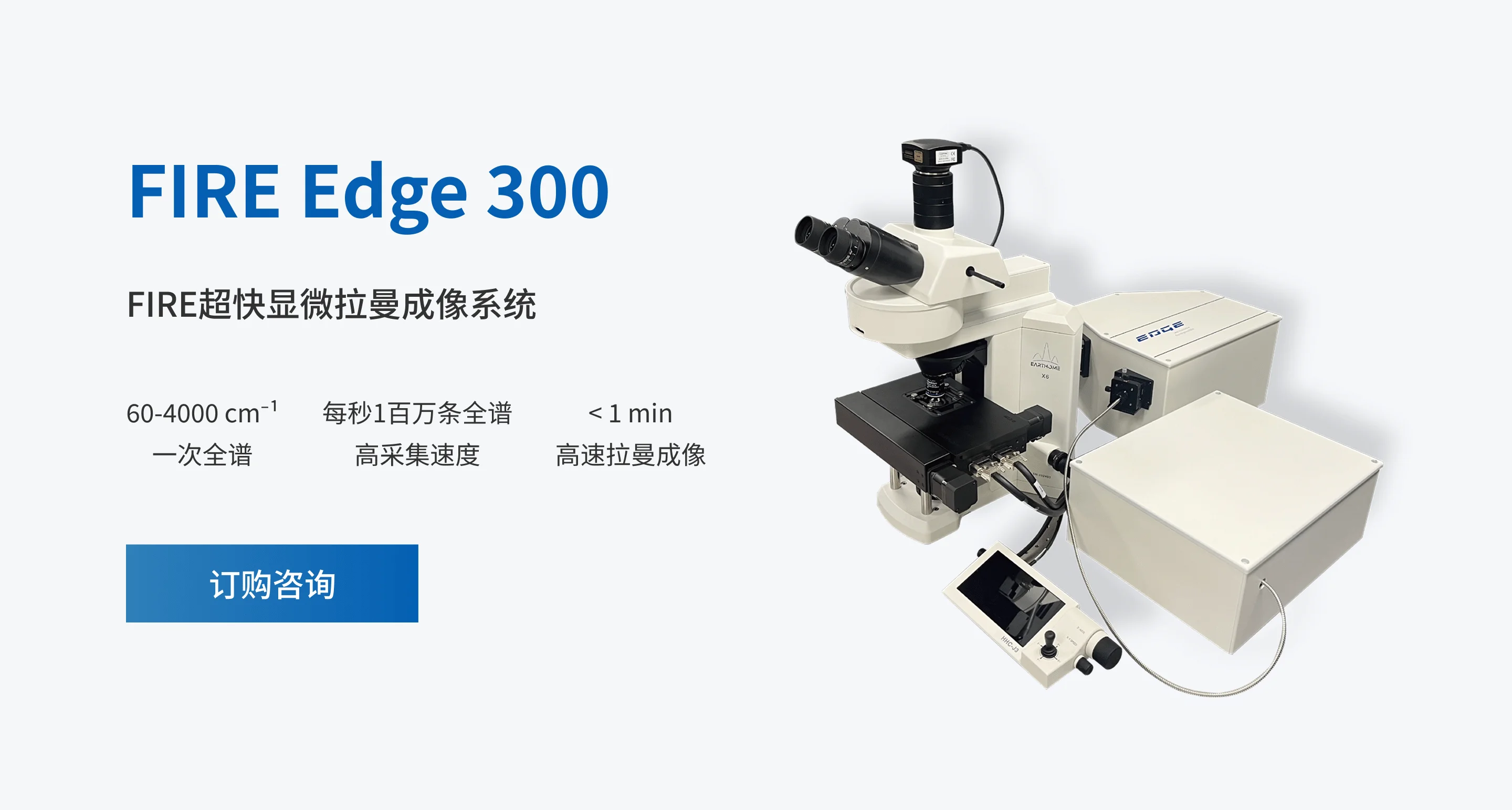

超快拉曼成像升级：1-minute chemical imaging
 |
Pixels: 200 × 200 Total time: 55 s（20 s exposure time ，35 s extra time） Dwell time: 0.5 ms（25 μs × 20 avg） |
|
|

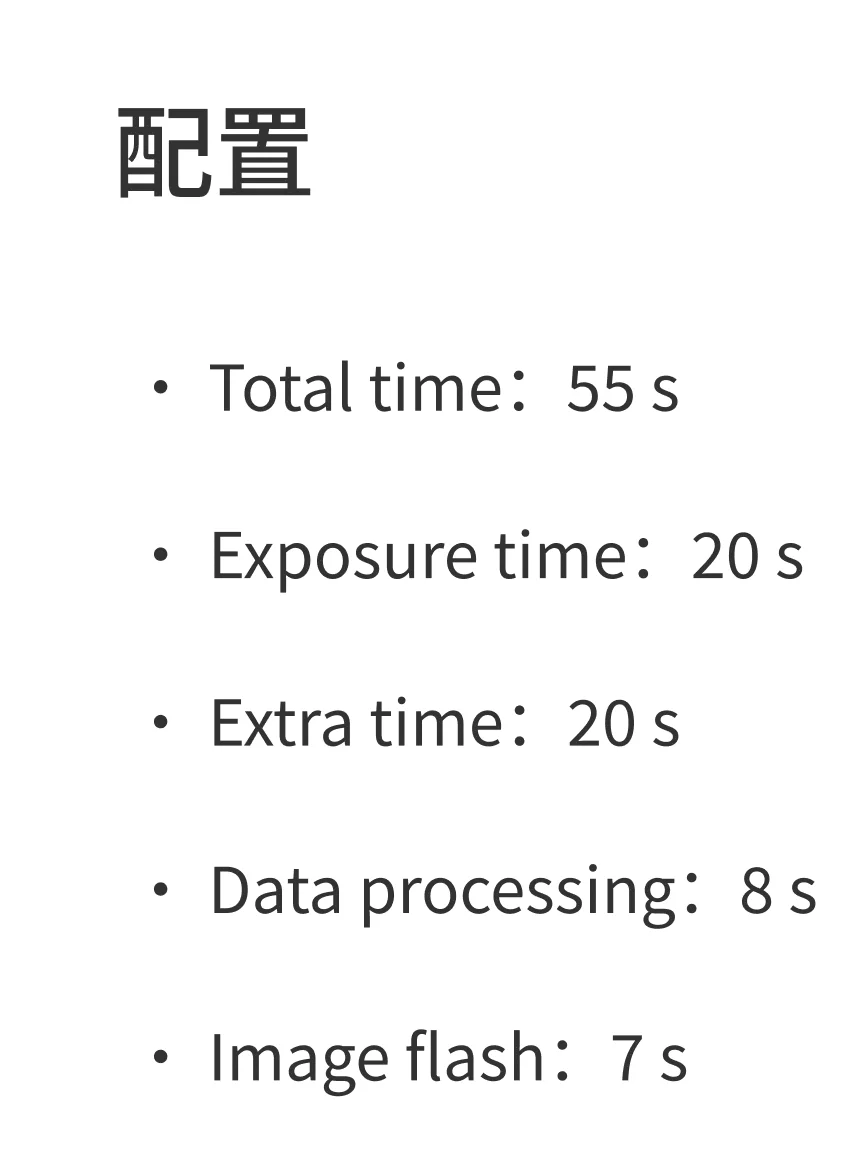

Total time: 55 s Exposure time: 20 s Extra time: 20 s Data processing: 8 s Image flash: 7 s |
Photon-Counting Raman at MHz Spectral Rate
Dwell time: 0.5 ms/pixel
15x15=225 pixels
CCD can not do it.

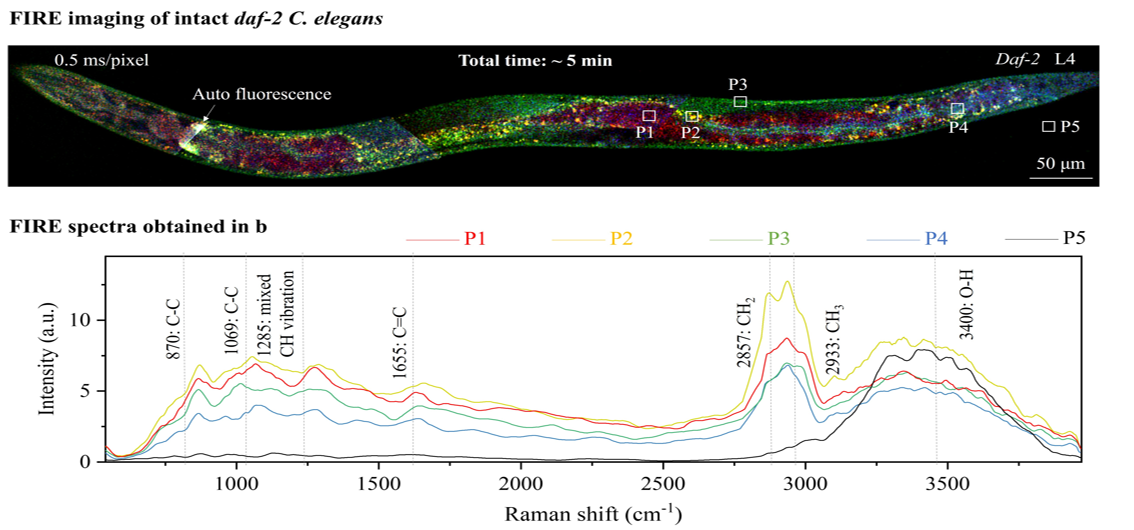

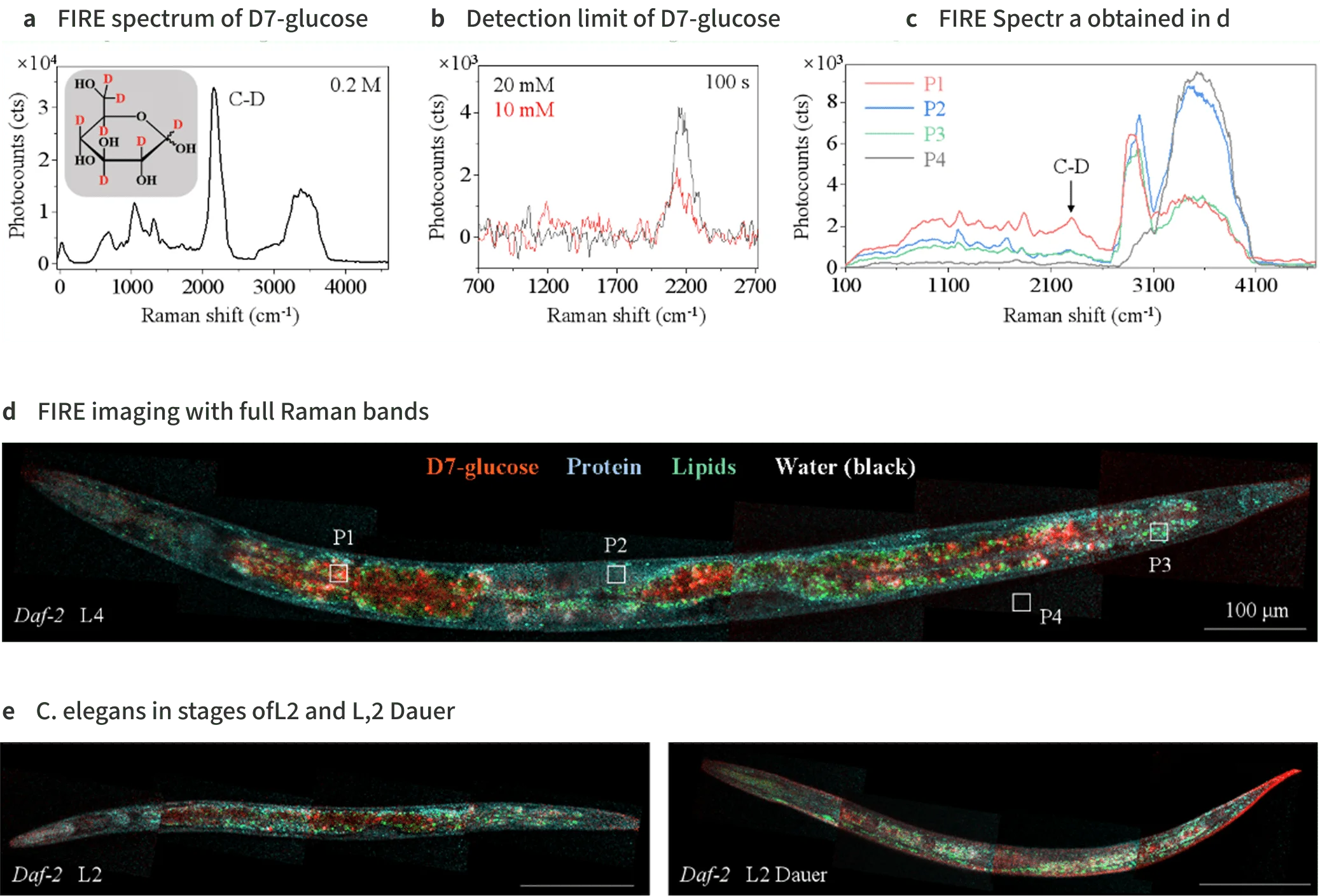

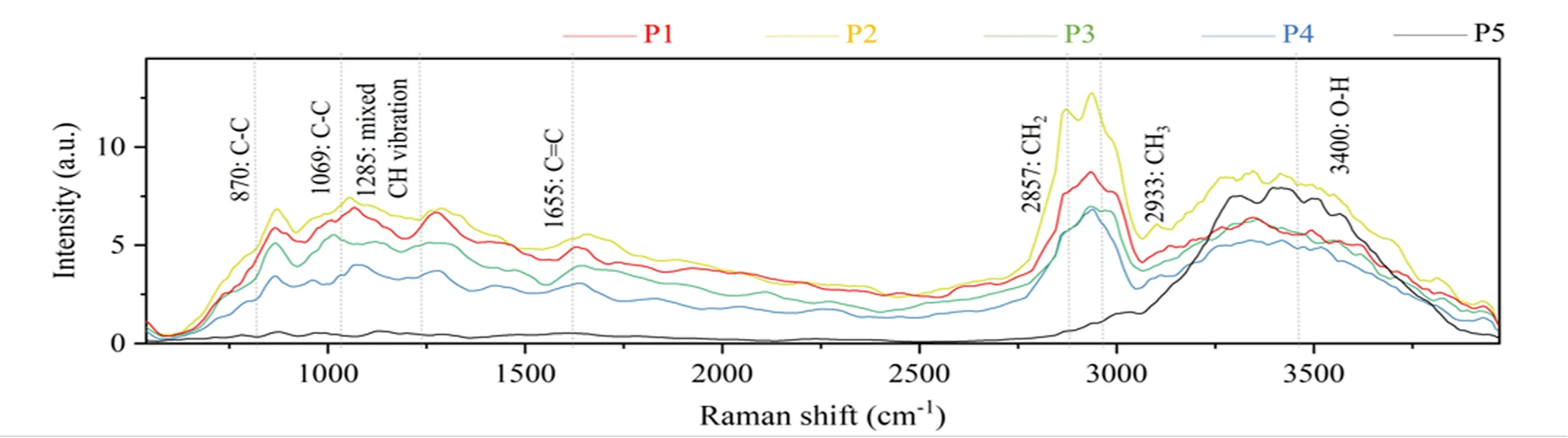

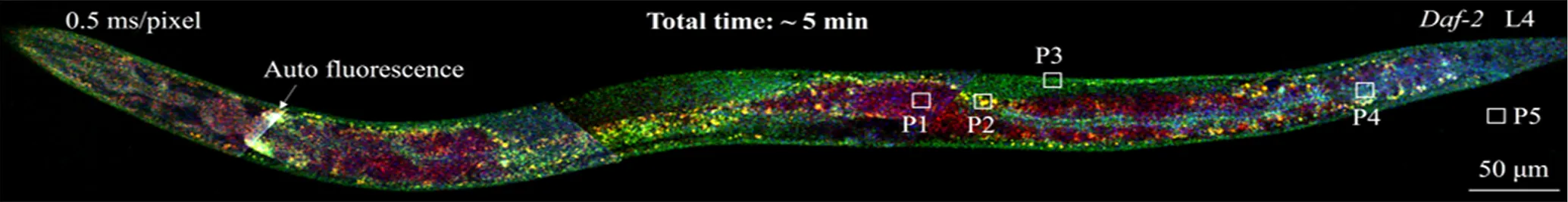

Chemical imaging of D7-glucose in C. elegans
产品参数
Specifications

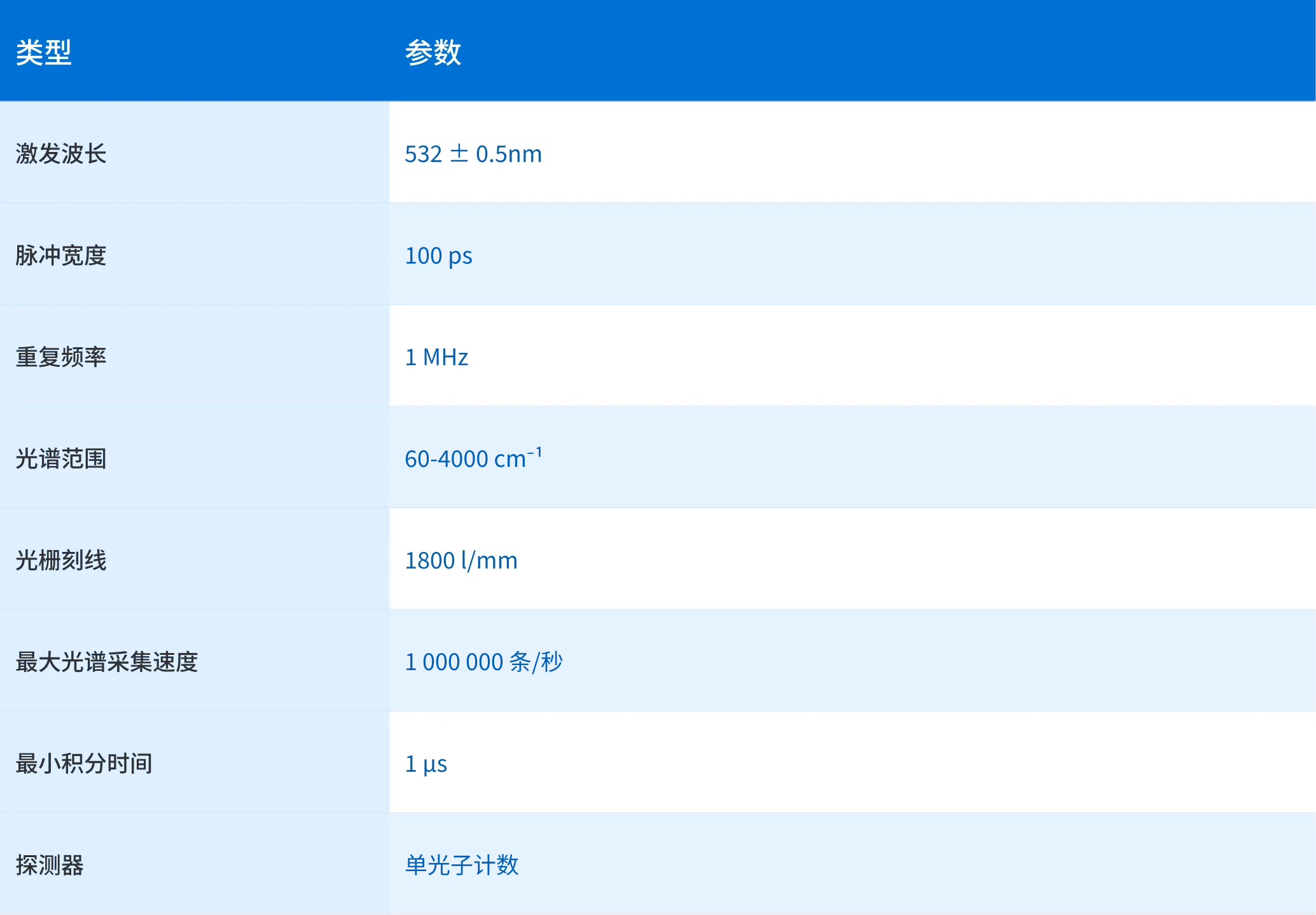

| 激发波长 | 532 +0.5 nm |
| 脉冲宽度 | 100 ps |
| 重复频率 | 1 MHZ |
| 光谱范围 | 300-4000 cm-1 |
| 光栅刻线 | 1800 l/mm |
| 最大光谱采集速度 | 1 000 000 条/秒 |
| 最小积分时间 | 1 μS |
| 探测器 | 单光子计数 |

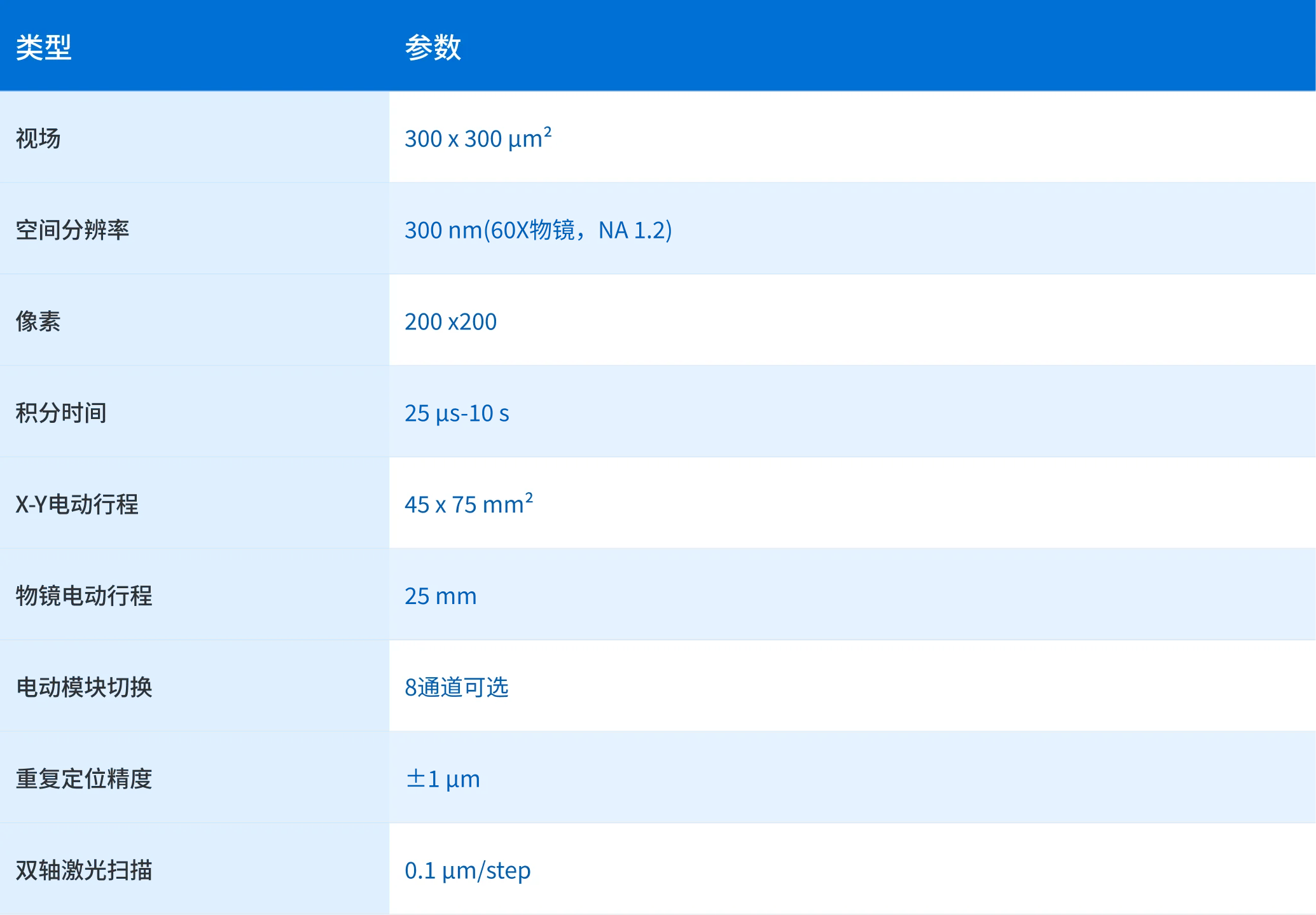

| 视场 | 300 x 300 μm2 |
| 空间分辨率 | 300 nm(60X物镜，NA 1.2) |
| 像素 | 200 x200 |
| 积分时间 | 25μs - 10 s |
| X-Y电动行程 | 45 x 75 mm2 |
| 物镜电动行程 | 25 mm |
| 电动模块切换 | 8通道可选 |
| 重复定位精度 | ±1 μm |
| 双轴激光扫描 | 0.1 μm/step |
